Çox qatlı PCBtexnologiya qabaqcıl elektron istehsalının əsasına çevrilmişdir. Sənaye avtomatlaşdırma sistemlərindən telekommunikasiya avadanlığı və tibbi cihazlara qədər çox qatlı çap dövrə lövhələri yığcam sxemlərə, daha sürətli siqnal ötürülməsinə və yüksək etibarlılığa imkan verir. Bu məqalə çox qatlı PCB-lərin necə işlədiyini, onların üstünlüklərini, istehsal problemlərini, material seçimlərini və HONTEC kimi düzgün PCB istehsalçısının seçilməsinin məhsulun keyfiyyətini və uzunmüddətli performansını necə artıra biləcəyini izah edir.

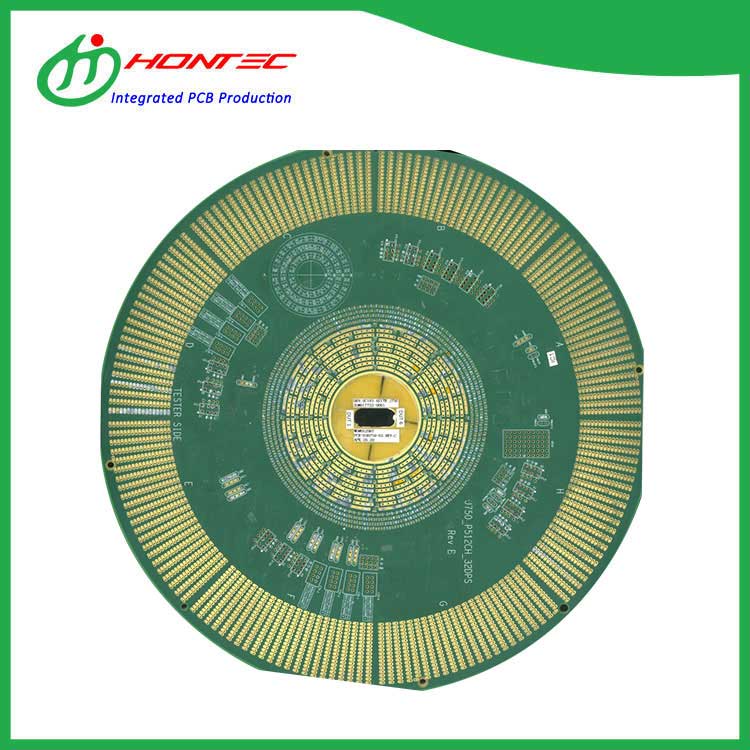

Çox qatlı PCB, izolyasiya materialları ilə birlikdə laminatlanmış üç və ya daha çox keçirici mis təbəqədən ibarət çap edilmiş elektron lövhədir. Birtərəfli və ya ikitərəfli PCB-lərdən fərqli olaraq, çox qatlı lövhələr mühəndislərə məhdud məkanda daha mürəkkəb və yığcam elektron sxemlər yaratmağa imkan verir.
Müasir elektron cihazlar daha yüksək sürət, daha yaxşı siqnal bütövlüyü və azaldılmış elektromaqnit müdaxiləsi tələb edir. Çox qatlı PCB strukturları güc təyyarələrini, yer təyyarələrini və siqnal təbəqələrini səmərəli şəkildə paylayaraq bu problemləri həll edir.
| PCB növü | Qatların sayı | Mürəkkəblik | Tipik İstifadə |
|---|---|---|---|
| Tək tərəfli PCB | 1 | Aşağı | Sadə elektronika |
| İki tərəfli PCB | 2 | Orta | Sənaye nəzarəti |
| Çox qatlı PCB | 3+ qat | Yüksək | Serverlər, telekommunikasiya, tibbi cihazlar |
Çox qatlı PCB keçirici və izolyasiya edən təbəqələri bir kompakt strukturda birləşdirərək işləyir. Hər bir təbəqədəki mis izlər komponentlər arasında elektrik siqnalları daşıyır, vidalar isə daxili təbəqələri şaquli olaraq birləşdirir.
Daxili dizayn adətən daxildir:
Bu laylı struktur siqnalın bütövlüyünü əhəmiyyətli dərəcədə yaxşılaşdırır və elektromaqnit müdaxiləsini azaldır. 5G rabitə cihazları və süni intellekt serverləri kimi yüksək sürətli elektron sistemlər sabit işləməyi qorumaq üçün çox qatlı PCB arxitekturasına əsaslanır.
Çox qatlı PCB texnologiyası ənənəvi PCB strukturları ilə müqayisədə bir sıra üstünlüklər təmin edir.
Daha çox sxem daha kiçik bir sahəyə inteqrasiya oluna bilər, bu da kompakt istehlakçı elektronikası və portativ cihazları təmin edir.
Daxili əlaqələr lövhənin strukturunda qorunur, xarici zədələri azaldır və davamlılığı artırır.
Xüsusi yer və güc təyyarələri siqnal təhrifini və elektromaqnit müdaxiləsini minimuma endirir.
Çoxsaylı təbəqələr arasında istilik paylanması cihazın dayanıqlığını və işləmə müddətini yaxşılaşdırır.
Çox qatlı PCB-lər yüksək sıxlıqlı dövrə və etibarlı performans tələb edən sənayelərdə geniş istifadə olunur.
| sənaye | Ərizə |
|---|---|
| Telekommunikasiya | 5G baza stansiyaları, marşrutlaşdırıcılar, siqnal prosessorları |
| Tibbi | Təsvir sistemləri, monitorinq avadanlığı |
| Avtomobil | ADAS sistemləri, batareyanın idarə edilməsi |
| Sənaye avtomatlaşdırılması | Robototexnika, PLC nəzarətçiləri |
| İstehlak elektronikası | Smartfonlar, noutbuklar, oyun cihazları |
Cihazlar kiçildikcə və daha güclü olduqca, çox qatlı PCB istehsalına tələb qlobal miqyasda artmağa davam edir.
Material seçimi birbaşa elektrik performansına, istilik sabitliyinə və məhsulun xidmət müddətinə təsir göstərir.
Yüksək sürətli rabitə sistemləri üçün sabit siqnal ötürülməsini saxlamaq və daxiletmə itkisini azaltmaq üçün aşağı itkili materiallar çox vacibdir.
Çox qatlı PCB lövhələrinin istehsalı prosesə ciddi nəzarət və qabaqcıl istehsal avadanlığı tələb edir.
Qatın düzülməsi zamanı dəqiqlik vacibdir, çünki hətta kiçik sapmalar siqnalın performansına və etibarlılığına təsir göstərə bilər.
HONTEC kimi istehsalçılar müasir sənaye tələblərinə cavab vermək üçün impedans nəzarəti, HDI strukturları, basdırılmış keçidlər və yüksək tezlikli PCB həlləri daxil olmaqla qabaqcıl çoxqatlı PCB istehsalı texnologiyalarına diqqət yetirirlər.
Üstünlüklərinə baxmayaraq, çox qatlı PCB dizaynı bir sıra texniki çətinliklər təqdim edir.
Bahalı yenidən dizaynların qarşısını almaq üçün mühəndislər ilkin dizayn mərhələsində PCB istehsalçıları ilə sıx əməkdaşlıq etməlidirlər. Düzgün yığılma planlaması və DFM təhlili istehsal qabiliyyətini yaxşılaşdırmağa və istehsal riskini azaltmağa kömək edir.
Düzgün PCB istehsal tərəfdaşının seçilməsi məhsulun keyfiyyətinə, istehsal müddətinə və uzunmüddətli etibarlılığa birbaşa təsir göstərir.
Çox qatlı PCB təchizatçısını qiymətləndirərkən aşağıdakı amilləri nəzərə alın:
HONTEC dəqiqlik, ardıcıllıq və qabaqcıl texnologiya dəstəyi tələb edən sənayelər üçün peşəkar çoxlaylı PCB istehsalı xidmətləri təqdim edir. Onların imkanlarına yüksək səviyyəli lövhələr, HDI PCB istehsalı və tələbkar tətbiqlər üçün yüksək tezlikli PCB istehsalı daxildir.
İki tərəfli PCB iki keçirici təbəqədən ibarətdir, çox qatlı PCB isə daha yüksək dövrə sıxlığı və performans üçün birlikdə yığılmış üç və ya daha çox təbəqədən ibarətdir.
Onlar siqnalın bütövlüyünü yaxşılaşdırır, səs-küyü azaldır və yüksək sürətli elektron sistemlər üçün vacib olan sabit enerji paylanmasını təmin edir.
Bəli. Qabaqcıl istehsal prosesləri, əlavə materiallar və ciddi keyfiyyət tələbləri səbəbindən çox qatlı PCB-lər ümumiyyətlə standart PCB növlərindən baha başa gəlir.
Telekommunikasiya, avtomobil elektronikası, tibbi avadanlıq, aerokosmik və sənaye avtomatlaşdırma sənayeləri çox qatlı PCB texnologiyasından çox asılıdır.
Qabaqcıl istehsal imkanları və ciddi keyfiyyətə nəzarəti olan etibarlı çox qatlı PCB istehsalçısı axtarırsınız?
HONTECtelekommunikasiya, sənaye elektronikası, avtomobil sistemləri, tibbi avadanlıq və yüksək tezlikli tətbiqlər üçün peşəkar çoxqatlı PCB həlləri təqdim edir.
İstər prototipin hazırlanmasına, istərsə də böyük həcmli PCB istehsalına ehtiyacınız olmasından asılı olmayaraq, bizim mühəndislik komandamız layihə tələblərinizi sürətli cavab və etibarlı istehsal xidmətləri ilə dəstəkləməyə hazırdır.
Zəhmət olmasabizimlə əlaqə saxlayıntexniki məsləhət və fərdiləşdirilmiş çox qatlı PCB həlləri üçün bu gün.
