Xülasə: Ağır mis PCB-ləryüksək güclü, yüksək etibarlı tətbiqlər üçün vacibdir. Bu məqalə onların üstünlüklərini, dizayn mülahizələrini, istehsal proseslərini və nasazlıqları azaltmaqla yanaşı, mühəndislərə və bizneslərə elektron performansı optimallaşdırmağa kömək etmək üçün praktik tətbiqləri araşdırır.
Mündəricat

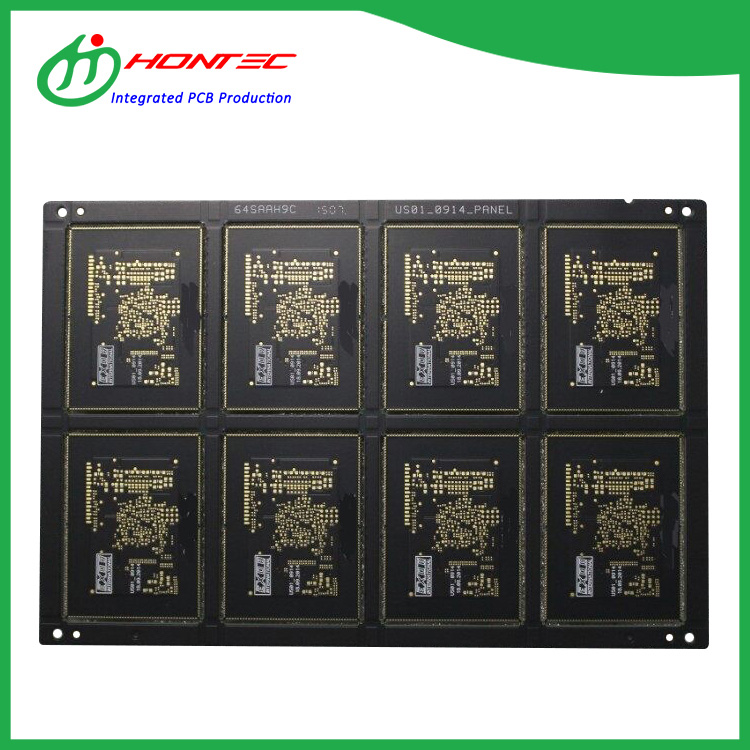

Ağır Mis PCB nədir?
Ağır mis PCB-lər mis qalınlığı standart səviyyələri aşan, adətən 3oz/ft² (105 μm) və ya daha çox olan çap dövrə lövhələridir. Onlar daha yüksək cərəyanları idarə edir, istiliyi səmərəli şəkildə dağıtır və sənaye elektrik elektronikası, avtomobil elektronikası və yüksək cərəyan sxemləri üçün vacibdir.
Standart PCB-lərlə müqayisədə, ağır mis PCB-lər təmin edir:
- Təkmilləşdirilmiş cərəyan keçirmə qabiliyyəti
- Təkmilləşdirilmiş istilik idarəetməsi
- Artan mexaniki gücü
- Çətin şərtlərdə daha uzun xidmət müddəti
Ağır Mis PCB-nin üstünlükləri
| Xüsusiyyət | Fayda |
|---|---|
| Yüksək Cərəyan Tutumu | Həddindən artıq istilik olmadan daha yüksək amperi dəstəkləyir. |
| Əla İstilik Yayılması | Termal stress səbəbindən komponentlərin sıradan çıxma riskini azaldır. |
| Mexaniki Gücü | Əməliyyat zamanı əyilmə və deformasiyaya davamlıdır. |
| Davamlılıq | Sərt sənaye mühitlərində PCB ömrünü uzadır. |
Bu üstünlüklər ağır mis PCB-ləri etibarlılıq və performansın müzakirə oluna bilməyəcəyi sektorlarda əvəzolunmaz edir.
Ağır Mis PCB-lər üçün Dizayn Mülahizələri
Ağır mis PCB-lərin dizaynı performansa və istehsal qabiliyyətinə təsir edən amillərə diqqət yetirməyi tələb edir:
- İz eni və qalınlığı:İzlərin həddindən artıq istiləşmədən tələb olunan cərəyanı idarə etdiyinə əmin olun.
- Termal İdarəetmə:İstiliyi səmərəli şəkildə yaymaq üçün termal kanallardan, təyyarələrdən və istilik qəbuledicilərindən istifadə edin.
- Material seçimi:Termal və mexaniki ehtiyaclara əsasən FR-4, poliimid və ya metal nüvəli lövhələr kimi substratları seçin.
- Kaplama texnikası:Elektrodepozitlənmiş mis vahid qalınlığı və etibarlılığı təmin edir.
- Panelləşmə:İstehsal məhsuldarlığı üçün optimallaşdırın və tullantıları azaldın.
Ağır Mis PCB İstehsal Prosesi
Ağır mis PCB-lərin istehsalı bir neçə kritik addımı əhatə edir:
- Əsas materialın hazırlanması:Yüksək keyfiyyətli substratın və əvvəlcədən bağlanmış mis folqaların seçilməsi.
- Laminasiya:Mis təbəqələrinin preslənməsi və yüksək istilik və təzyiq altında prepreg.
- Naxış:Dövrə yollarını təyin etmək üçün fotolitoqrafiyadan istifadə.
- Oyma:İstədiyiniz izləri buraxmaq üçün artıq misin çıxarılması.
- Elektrokaplama:Yüksək cərəyan izləri üçün əlavə misin qurulması.
- Səthi bitirmə:Lehimləmə qabiliyyəti üçün HASL, ENIG və ya digər bitirmə materiallarının tətbiqi.
- Test:Performans standartlarını təmin etmək üçün elektrik, istilik və mexaniki sınaq.
Ağır Mis PCB-lərin tətbiqi
Ağır mis PCB-lər davamlılığın və yüksək güclə işləmənin vacib olduğu sənayelərdə geniş istifadə olunur:
- Sənaye enerji təchizatı və çeviricilər
- Elektrikli avtomobillər və şarj stansiyaları
- Telekommunikasiya və 5G infrastrukturu
- Tibbi görüntüləmə və yüksək güclü diaqnostika avadanlığı
- Yüksək cərəyanlı LED işıqlandırma sistemləri
Ağır Mis PCB-lər üçün Baxım Məsləhətləri
Düzgün qulluq uzunömürlülüyü və etibarlı işləməsini təmin edir:
- Korroziya, təbəqələşmə və ya həddindən artıq istiləşmə üçün müntəzəm vizual yoxlama.
- Lehim birləşmələrini çatlar üçün yoxlayın və lazım olduqda gücləndirin.
- Aşındırıcı olmayan, antistatik məhlullarla təmizləyin.
- Əməliyyat zamanı düzgün istilik idarəetməsini təmin edin.
- Elektrik yükü limitləri üçün istehsalçının təlimatlarına əməl edin.
Tez-tez verilən suallar
- S1: Ağır mis PCB-lər çox yüksək cərəyanları idarə edə bilərmi?
- Bəli, düzgün iz dizaynı və mis qalınlığı ilə, tətbiqdən asılı olaraq 100A-dan yuxarı cərəyanları idarə edə bilərlər.
- S2: Mis təbəqə nə qədər qalın ola bilər?
- Tipik ağır mis PCB-lər bir təbəqə üçün 3 oz (105 μm) ilə 10 unsiya (350 μm) arasında dəyişir.
- S3: Ağır mis PCB-lər daha bahalıdırmı?
- Əlavə materiallara və istehsal mürəkkəbliyinə görə onlar ümumiyyətlə standart PCB-lərdən baha başa gəlir, lakin onların performansı və uzunömürlülüyü sərmayəni əsaslandırır.
- S4: Hansı sənayelər ağır mis PCB-lərdən ən çox faydalanır?
- Avtomobil, sənaye enerjisi, aerokosmik, tibbi cihazlar və telekommunikasiya kimi sənayelər yüksək cərəyan və istilik performansından əhəmiyyətli dərəcədə faydalanır.
