Müxtəlif tətbiq ssenarilərində,şöbəDizayn, açıq fərqləndirilmiş vurğu göstərərək əsas funksiyaları və fiziki məhdudiyyətlərinə yaxından uyğun olmalıdır. Sistemin sinir mərkəzi olaraq, arxa plan, bir çox qız kartlarını birləşdirmək və yüksək sürətli məlumat mübadiləsini həyata keçirmək üçün ağır məsuliyyəti daşıyır. Bu tip yüksək sürətli lövhə dizaynının əsas problemi, ultra yüksək sıxlıqlı əlaqələrin yaranan siqnal bütövlüyü problemlərini aradan qaldırmaqdır. Yüksək sürətli siqnal kanallarına uyğun olmaq üçün sərt maneə idarəsinə xüsusi diqqət yetirir və bağlayıcıların seçimi, düzənlik və arxa qazma prosesində demək olar ki, sərt tələblərə malikdir. Reflection və Crosstalk, məlumatların etibarlılığını və uzun məsafəli ötürmə altındakı saat sinxronizasiyasını təmin etmək üçün minimuma endirilməlidir. Eyni zamanda, arxa planın böyük fiziki ölçüsü və mürəkkəb yığma quruluşu da istilik dağılması və mexaniki gücü üçün unikal tələblər irəli sürdü.
Xətt kartları (və ya vizit kartları) üçün onlara yüksək sürətli lövhə, siqnalların ötürülməsi, emalı və ötürülməsi üçün birbaşa məsuliyyət daşıyır. Bu dizayn növü, fişlərin işlənməsi üçün interfeysdən gələn siqnalların ötürmə yolunu optimallaşdırmağa yönəlmişdir. Yüksək sürətli lövhələr yüksək sürətli differensial cüt xətləri diqqətlə aparmalı, bərabər uzunluqlarını, bərabər məsafəni və aralığını, həmarətli müdaxiləni və siqnal təhrifini minimuma endirmək və yüksək tezliklərdə məlumatların sədaqətini təmin etmək üçün dəqiq bir məsafəni və boşluğunu dəqiq idarə etməlidirlər və yüksək tezliklərdə (məsələn, 25G +). Güc bütövlüyü və aşağı səs-küylü enerji təchizatı başqa bir açardır və optimallaşdırılmış yığma, çox sayda şikəst kapracting və mümkün olan tıxanma və mümkün split güc təbəqələri vasitəsilə yüksək sürətli fişlər üçün nəzərdə tutulmuşdur. Bundan əlavə, istilik dağılması sıxlığı ümumiyyətlə daha yüksəkdir və istilik batması və ya hətta bir kanal dizaynı tələb olunur.

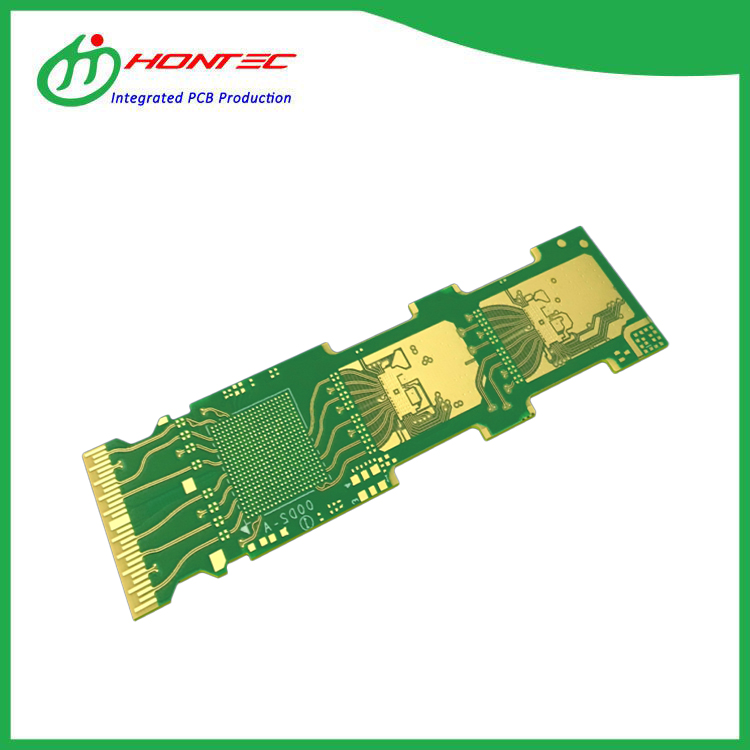

Optik modullara gəlincə,Yüksək sürətli lövhələrİçərisində olduqca yığcam bir məkanda elektro-optik / fotoelektrik dönüşümüdür. Dizaynın əsas diqqəti həddindən artıq miniatürləşmə və yüksək tezlikli performans arasındakı son tarazlığa çox sıxılmışdır. Yüksək sürətli lövhələrin sahəsi çox bahadır, məftil təbəqələrinin sayı məhduddur və RF dizayn konsepsiyası geniş borc alır. MicroStrip / stripline quruluşunu incə və optimallaşdırmaq, yüksək tezlikli dəri effekti və dielektrik itkisinə xüsusi diqqət yetirir və ağıllı taxma itkisi və zərər göstəricilərinə cavab vermək üçün ağıllı substrat materiallarından (FR4 kimi) istifadə etmək lazımdır. Dizayn, yüksək sürətli fişlər arasındakı elektromaqnit uyğunluğu problemini, sürücü sxemlər və lazerlər / detektorlar arasında həddindən artıq qısa bir-birinə bağlı məsafələrdə həll edilməlidir. Xülasə, yüksək sürətli lövhələr hazırlayarkən, böyük ölçülü, yüksək sıxlıqlı əlaqələrin sabitliyinə diqqət yetirir, xətt kartı inteqrasiya edilmiş yolun siqnal keyfiyyəti və enerji təchizatı təminatını vurğulayır və optik modul miniatürləşmə həddi altında yüksək tezlikli performans və istilik yayılması koordinasiyasını izləyir.
